Kit d'arrêt de rétrécissement thermique pour les câbles MV jusqu'à 42 kV

Le kit de terminaison est conçu pour les câbles MV isolés polymères à un simple / trois à 35 kV.

Terminaison intérieure RSNY-1 pour câbles isolés polymériques à 1 noyau

La terminaison intérieure est conçue pour les câbles MV isolés polymères mono-noyau à 35 kV.

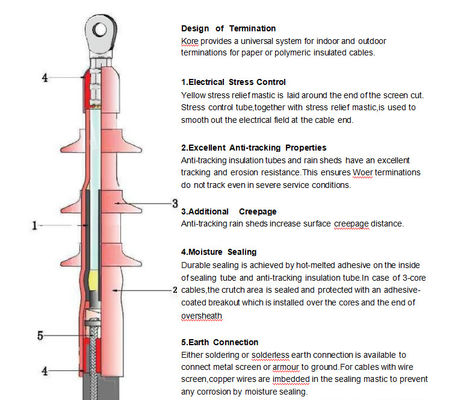

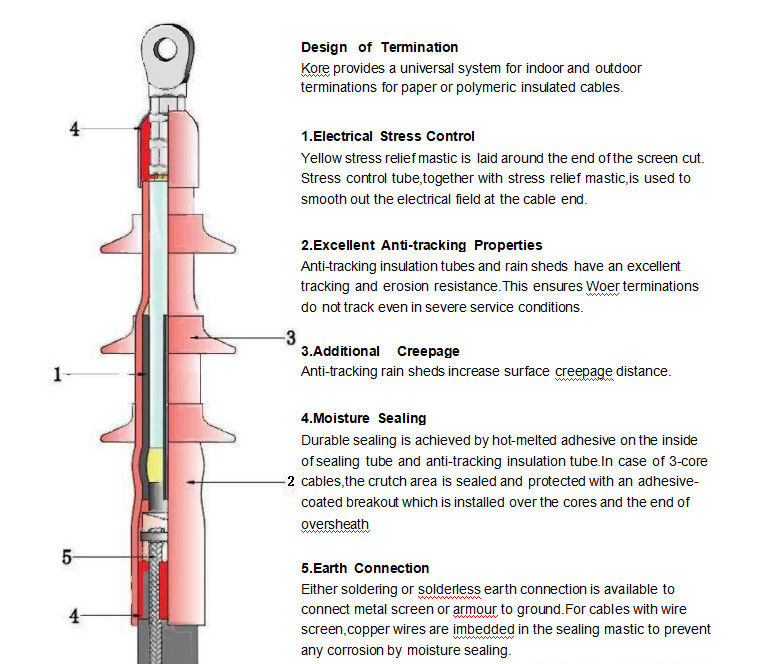

Mastic de soulagement de la contrainte jaune est posé autour de l'extrémité de l'écran coupé. Le tube de commande de stress, ainsi que le mastic de relief de contrainte, sont utilisés pour lisser le champ électrique à l'extrémité du dépistage du câble. Le tube d'isolation de suivi et le joint du tube d'étanchéité entre l'extrémité de la surclassement et la lug de câble. Les pluies de frackage entièrement augmentent la distance de rampe de surface pour assurer la sécurité.

Note:
1. Les draps doivent être commandés séparément.

2.RSNY-1 est destiné aux câbles avec écran de fil de cuivre sans armure.

3. La connexion terrestre sans dolve doit être commandée séparément comme suit:

· Pour les câbles avec un écran de fil en cuivre et une armure de fil, ajoutez le suffixe-wa.pour exemple, 6kvrsny-1/1-wa.

· Pour les câbles avec un écran de bande en cuivre avec fil d'armure, ajoutez le suffixe-x. Pour exemple, 6kvrsny-1/1-x.

Terminaison extérieure RSWY-1 pour les câbles isolés polymères à 1 noyau

La terminaison extérieure est conçue pour les câbles MV isolés polymères mono-noyau à 35 kV à 35 kV.

Mastic de soulagement de la contrainte jaune est posé autour de l'extrémité de l'écran coupé. Le tube de commande de stress, ainsi que le mastic de relief de contrainte, sont utilisés pour lisser le champ électrique à l'extrémité du dépistage du câble. Le tube d'isolation de suivi et le joint du tube d'étanchéité entre l'extrémité de la surclassement et la lug de câble. Les pluies de frackage entièrement augmentent la distance de rampe de surface pour assurer la sécurité.

Note:

1. Les draps doivent être commandés séparément.

2.Rswy-1 est destiné aux câbles avec écran de fil de cuivre sans armure.

3. La connexion terrestre sans dolve doit être commandée séparément comme suit:

· Pour les câbles avec un écran de fil en cuivre et une armure de fil, ajoutez le suffixe-wa.pour exemple, 6kvrswy-1/1-wa.

· Pour les câbles avec écran de bande en cuivre avec fil d'armure, ajoutez le suffixe-x.

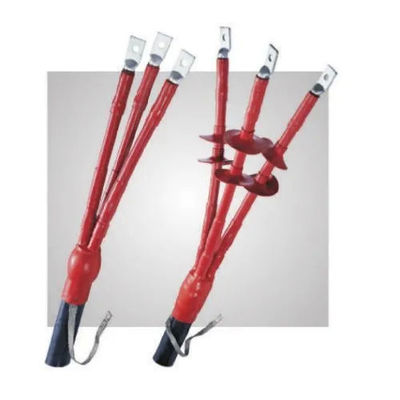

Terminaison intérieure RSNY-3 pour câbles isolés polymères à 3 cœurs 6 kV, 10 kV, 20 kV, 30kV et 35 kV

La terminaison intérieure est conçue pour les câbles MV isolés polymères à trois noyaux jusqu'à 35 kV.

Le mastic de soulagement de la contrainte jaune est posé autour de l'extrémité de la coupe de l'écran.

Le tube de contrôle des contraintes, ainsi que le mastic de soulagement des contraintes, sont utilisés pour lisser le champ électrique à l'extrémité de l'écran de câble. Tous les noyaux de phase sont recouverts de la distance de fluage de surface anti-suivi. Le hangar de pluie à 3 cœurs est fourni dans le kit.

Note:

1. Les draps doivent être commandés séparément.

2.RSNY-3 est destiné aux câbles avec écran de fil de cuivre sans armure.

3. La connexion terrestre sans dolve doit être commandée séparément comme suit:

· Pour les câbles avec écran de fil en cuivre et armure de fil, ajoutez le suffixe-wa.pour exemple, 6kvrsny-3/1-wa.

· Pour les câbles avec écran de bande en cuivre avec fil d'armure, ajoutez le suffixe-x. Pour exemple, 6kvrsny-3/1-x.

Terminaison extérieure RSWY-3 pour les câbles isolés polymères à 3 cœurs 6 kV, 10 kV, 20kV, 30kV et 35kV

La terminaison extérieure est conçue pour sélectionner trois câbles MV isolés polymères à 35 kV.

Le mastic de soulagement de la contrainte jaune est posé autour de l'extrémité de la coupe de l'écran.

Le tube de contrôle des contraintes, ainsi que le mastic de soulagement des contraintes, sont utilisés pour lisser le champ électrique à l'extrémité de l'écran de câble. Tous les noyaux de phase sont recouverts de la distance de fluage de surface anti-suivi. Le hangar de pluie à 3 cœurs est fourni dans le kit.

Note:
